简述变压器的构造及各部件的作用


简述变压器的构造及各部件的作用

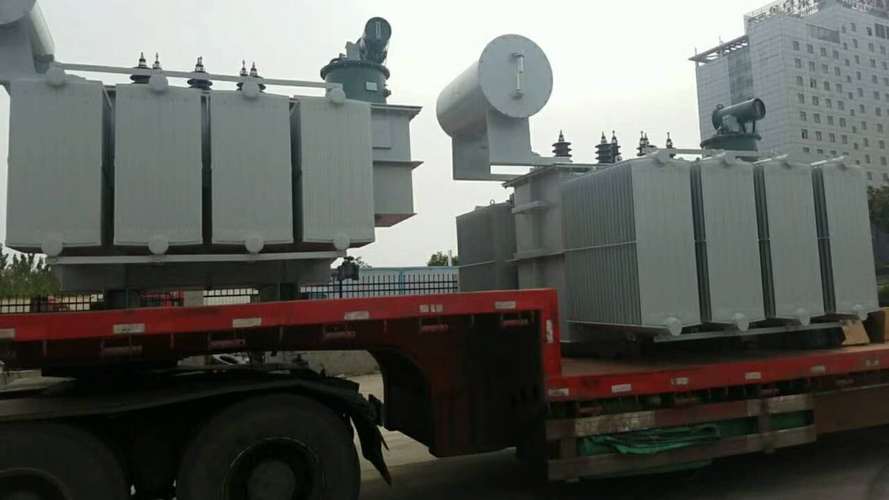

铁芯是变压器中磁力线的通路,它起到集中和加强磁通的作用,同时也用来支撑绕组。绕组是变压器中的电流通路,通过绕组导入电流,并利用电磁感应产生感应电动势。油箱是油浸式变压器的外壳,变压器主体被放置在油箱内,油箱内充满变压器油。油枕也称为辅助油箱,是一个由钢板制成的圆桶形容器,水平安装在变压器油箱的盖子上,并通过弯曲的联管与油箱相连。呼吸器内装有干燥剂,通常是硅胶,用于吸收空气中的水分。防爆管安装在变压器油箱的盖子上,顶端装有一个玻璃片。当变压器内部发生故障并产生高压时,油中的气体会冲破玻璃片排出油箱外,释放压力,以保护变压器油箱不被破坏。温度计安装在油箱盖的侧温筒内,用于测量油箱内部的上层油温。套管是一种绝缘装置,用于引导变压器高压和低压绕组的引线引出油箱外部。冷却装置是用来散热的设备,可将变压器在运行过程中产生的热量散发出去。净油器,也称为温差滤过器,主要由钢板焊制而成的圆筒形净油罐,用于净化变压器油。
